In allen Bereichen der Klima- und Lüftungstechnik wo Luft
gekühlt oder befeuchtet wird entsteht Kondensat. Um Korrosions- und
Wasserschäden an den einzelnen Komponenten oder gar an Gehäusen und Bauwerken zu
vermeiden, muss diese Feuchtigkeit abgeführt werden. Auch hygienische Risiken,
Betriebsstörungen und Falschluftzugänge entstehen bei Nichteinhaltung der
fachgerechten Kondensatableitungen aus den einzelnen Sektionen. Für die
Entwässerung von Klima- und Lüftungsanlagen gibt es verschiedene
Siphonarten, die abhängig vom Gerätezustand, d. h. Über- oder
Unterdruck gegenüber der Umgebung, aufgebaut sind.

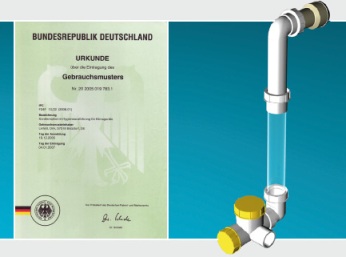

Geräte-Sondersiphon zur Entwässerung von
RLT-Geräten
Diese Überdrucksiphons sind ebenfalls mit
einer dicht schließenden Kugel versehen, die bei steigender Wassersäule
angehoben wird und so den freien Ablauf des Kondensates ermöglicht. Der Vorteil
ist, dass die Kugel immer wieder den druckseitigen Siphon verschließt. Dadurch
wird eine Verdunstung des Kondensates verhindert, der Siphon bleibt länger
funktionsfähig. Das Durchschlagen der Luft wird durch die Kugel gebremst und in
trockenem Zustand bildet diese, bei Gerätestillstand, einen dichten Verschluss.
Ein Sicherheitsfaktor von 1,5 ist in unseren Maßtabellen eingerechnet, um
Druckschwankungen im System auszugleichen. Es kann, wenn erforderlich,
Wasser über die Revisionskappe (13) nachgefüllt werden. Auch
Betriebsdruckmessungen der Klimaanlage können so leicht und ohne großen
technischen Aufwand durch die zwei verschieden hohen Wassersäulen durchgeführt
werden. Gerade hinsichtlich der Hygienerichtlinen, finden unsere
Sondersiphons zunehmend Anwendung in Krankenhäusern, Labors, Kliniken,
Universitäten usw. und haben sich seit Jahren
bewährt.
Geräte-Sondersiphon zur Entwässerung von
RLT-Geräten
Das anfallende Kondensat sammelt sich in
einer Bodenwanne und läuft durch einen Ablaufstutzen in das Unterdrucksiphon.
Die durch den Unterdruck angezogene Kugel ermöglicht den störungsfreien Einlauf
in den Siphon. Sobald die Schwerkraft der im Siphon entstehenden Wassersäule
größer ist als der Unterdruck im Klimagerät, wird die Kugel aufgeschwemmt und
das Kondensat läuft ab. Verringert sich nun durch den Ablauf des Kondensates die
Wassersäule, so wird die Kugel sofort wieder durch den Unterdruck im Klimagerät
angezogen und verschließt den Siphon. Dieses Verfahren ist selbstfüllend,
selbstschließend auch im trockenen Zustand funktionsfähig und dadurch nahezu
wartungsfrei. Gerade hinsichtlich der Hygienerichtlinen, finden unsere
Sondersiphons zunehmend Anwendung in Krankenhäusern, Labors, Kliniken,
Universitäten usw. und haben sich seit Jahren
bewährt.
Schlauchschelle aus nichtrostendem Edelstahl, zum Befestigen der Lüftungsschläuche an Bundkragen, Steckverbinder oder Gitterkästen von DN 60mm bis DN 380mm. 2,82 EUR
incl. 19 % UST exkl.
Schlauchschelle aus nichtrostendem Edelstahl, zum Befestigen der Lüftungsschläuche an Bundkragen, Steckverbinder oder Gitterkästen von DN 60mm bis DN 325mm. 2,45 EUR
incl. 19 % UST exkl.
Schlauchschelle aus nichtrostendem Edelstahl, zum Befestigen der Lüftungsschläuche an Bundkragen, Steckverbinder oder Gitterkästen von DN 60mm bis DN 270mm. 2,25 EUR
incl. 19 % UST exkl.
Schlauchschelle aus nichtrostendem Edelstahl, zum Befestigen der Lüftungsschläuche an Bundkragen, Steckverbinder oder Gitterkästen von DN 60mm bis DN 215mm. 2,07 EUR
incl. 19 % UST exkl.
Schlauchschelle aus nichtrostendem Edelstahl, zum Befestigen der Lüftungsschläuche an Bundkragen, Steckverbinder oder Gitterkästen von DN 60mm bis DN 165mm. 1,21 EUR
incl. 19 % UST exkl.
Schlauchschelle aus nichtrostendem Edelstahl, zum Befestigen der Lüftungsschläuche an Bundkragen, Steckverbinder oder Gitterkästen von DN 50mm bis DN 100mm. 1,21 EUR
incl. 19 % UST exkl.
Montagefreundliche Abhängung für Luftkanäle Integriertes hochelastisches
Schalldämmelement Sehr gute Ausrichtbarkeit und Höhenjustierung über
Gewindestangen Handwerksgerechte Ausführung als Winkel oder
Doppelwinkel Vielfältige Befestigungsmöglichkeiten am Kanal durch Nieten,
Bohrschrauben oder mittels Schrauben bis M8 im Langloch Direkte Befestigung
am Baukörper möglich Schallreduzierung im Mittel um 17 dB (A) Schallschutz
geprüft
Stockschrauben M8*160mm
Zur Befestigung an Holzdecken oder mit Kunststoffdübeln.
Ab Anschlussgewinde M8 zusätzlich mit TX-Antrieb, zur einfachen Montage mit dem Akku-Schrauber.
Verzinkt
VPE 50 Stück
20,49 EUR
20,49 EUR pro VPE incl. 19 % UST exkl.
Stockschrauben M8*140mm
Zur Befestigung an Holzdecken oder mit Kunststoffdübeln.
Ab Anschlussgewinde M8 zusätzlich mit TX-Antrieb, zur einfachen Montage mit dem Akku-Schrauber.
Verzinkt
18,90 EUR
18,90 EUR pro VPE incl. 19 % UST exkl.
Stockschrauben M8*120mm
Zur Befestigung an Holzdecken oder mit Kunststoffdübeln.
Ab Anschlussgewinde M8 zusätzlich mit TX-Antrieb, zur einfachen Montage mit dem Akku-Schrauber.
Verzinkt
15,50 EUR
15,50 EUR pro VPE incl. 19 % UST exkl.
Stockschrauben M8*100mm
Zur Befestigung an Holzdecken oder mit Kunststoffdübeln.
Ab Anschlussgewinde M8 zusätzlich mit TX-Antrieb, zur einfachen Montage mit dem Akku-Schrauber.
Verzinkt
12,84 EUR
12,84 EUR pro VPE incl. 19 % UST exkl.
Stockschrauben M8*80mm
Zur Befestigung an Holzdecken oder mit Kunststoffdübeln.
Ab Anschlussgewinde M8 zusätzlich mit TX-Antrieb, zur einfachen Montage mit dem Akku-Schrauber.
Verzinkt
9,68 EUR
9,68 EUR pro VPE incl. 19 % UST exkl.
Leistungsfähiges Schalldämmelement zur Bodenaufstellung Hochbelastbar,
Druckbelastbarkeit bis zu 20 kN Zur Körperschallentkopplung auch schwerer
Aggregate, wie z.B. Heizkessel, Whirlpools, Motoren, Pumpen, Kältemaschinen,
Kompressoren Sicher gegen Verrutschen durch Haftgummisohle Montagefreundliche
Höheneinstellung mittels Gewindestift oder Sechskantschraube über
Anschlussgewinde M12 Vielfältige Montagemöglichkeiten in Verbindung mit
Traversen und Rahmen aus Systemschienen: stabil, variabel und beliebig
erweiterbar Zur Schallentkopplung von Aufzugsantrieben Der ideale Baustein für
schallentkoppelte Aufständerungen bei Schallschutzanforderungen nach DIN 4109
und VDI 4100 Wirksame Unterbrechung von Schallbrücken durch das einvulkanisierte
Dämmgummi.
SCHALLENTKOPPLER dB 40, Anschlußgewinde M12,
verzinkt
Der Schallentkoppler in zwei Leistungsklassen Der ideale
Baustein für schallentkoppelte Rohrleitungsfestpunkte bei
Schallschutzanforderungen nach DIN 4109 und VDI 4100 Trennt die Rohrleitung
schalltechnisch vom Baukörper Vermindert den Körperschall um bis zu 40 dB
Kalkulierbarer Schallschutz für Planer und Anwender Handwerksgerechte
Konstruktion erleichtert die Montage Hohe statische Belastbarkeit Gekapselter
Schallschutz - die Sicherheit, auf die Sie bauen können Wirksame Unterbrechung
von Schallbrücken . Die Schallschutzkapsel aus Stahlguss bietet hohe
Sicherheit auch im Brandfall Vielseitig anwendbar, z.B. zur Schallentkopplung
von Tragekonstruktionen aus MPC-Systemschienen Zur Rohrleitungsbefestigung
von 3/8'' bis DN 1500 einsetzbar, kombinierbar mit Rohrschellen.
SCHALLENTKOPPLER dB 27, Anschlußgewinde M10,
verzinkt
Der Schallentkoppler in zwei Leistungsklassen Der ideale
Baustein für schallentkoppelte Rohrleitungsfestpunkte bei
Schallschutzanforderungen nach DIN 4109 und VDI 4100 Trennt die Rohrleitung
schalltechnisch vom Baukörper Vermindert den Körperschall um bis zu 40 dB
Kalkulierbarer Schallschutz für Planer und Anwender Handwerksgerechte
Konstruktion erleichtert die Montage Hohe statische Belastbarkeit Gekapselter
Schallschutz - die Sicherheit, auf die Sie bauen können Wirksame Unterbrechung
von Schallbrücken . Die Schallschutzkapsel aus Stahlguss bietet hohe
Sicherheit auch im Brandfall Vielseitig anwendbar, z.B. zur Schallentkopplung
von Tragekonstruktionen aus MPC-Systemschienen Zur Rohrleitungsbefestigung von
3/8'' bis DN 1500 einsetzbar, kombinierbar mit Rohrschellen.
