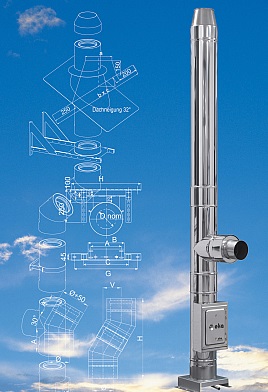

Edelstahlkamine

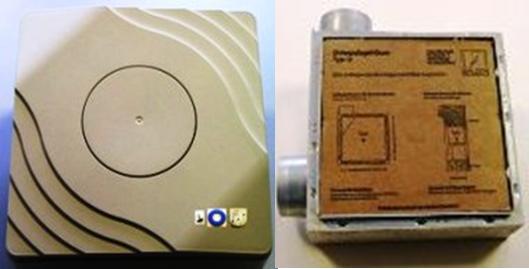

Einrohrlüfter,Badlüfter

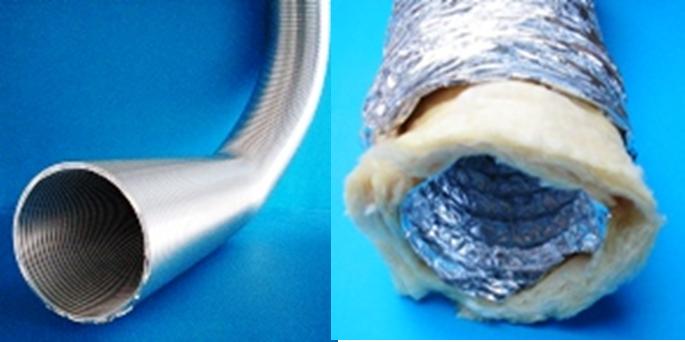

Flexible Rohre

Klimaanlagen

Lüftungsgitter

Lüftungskanal

Lüftungsventile-Tellerventile

Luftfilter,Taschenfilter,Beutelf

Rohre für Materialtransport

Schalldämpfer, Schallschutz

Ventilatoren,Lüfter

Werkzeuge,Maschinen

Fettfilter für gewerbliche Küche

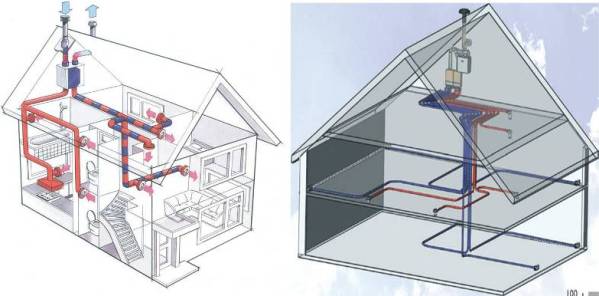

Wohnraumlüftung

Wickelfalzrohr

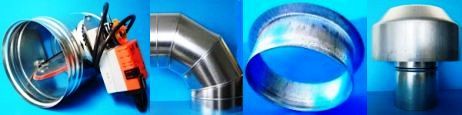

Formteile für Lüftungsrohre

Formteile mit Lippendichtung

Isoliermaterial, Dämmstoffe

(Größe:) 180 x80 mm

Rohr Revisionsdeckel RDD für einen Rohrdurchmesser 76 bis 85 mm

(Standardausführung mit Polyethylendichtung)
7,01 EUR
incl. 19 % UST exkl.

(Standardausführung mit Polyethylendichtung)

für Ausschnitt - 300 x 150mm
7,01 EUR
7,01 EUR pro Stück
incl. 19 % UST exkl.

Schallschutzdübel

"Schallpegelreduzierung bis 16 dB

"Vermeidung von Schallbrücken durch die Ausführung mit Distanzbund

"Für Schrauben mit Holzgewinde

"Hervorragende Schraubenführung, kein seitliches Ausbrechen

Artikelnummer M120247

VPE 50

Dübeldurchmesser 14 mm

Dübellänge 50 mm

Bunddurchmesser*Bundhöhe=D*H 34*6 mm

Holzschraubendurchmesser 6,0-8,0 mm

Zur schallgedämmten Befestigung von Aggregaten wie Lüftungs- und Klimageräten, Pumpen, Hauswasserwerken etc. an der Wand Rationelle Montage durch vormontierte Bauteile Zugeschnittene und rückengelochte MPC Systemschienen mit Abschlusskappen Verschiedene Konsolenlängen lieferbar (je nach Gerätetyp) Einfache Höhenjustierung der Konsolen durch verschiebbare Hammerkopfschrauben Variable Einstellung der Befestigungsabstände auf der Konsole durch Schiebemuttern Schallpegelreduzierung im Mittel um 17 dB (A) durch ein Dämmpuffer.

Kompletter Bausatz = 1 Set Schallschutz geprüft

Konsolenset, schallgedämmt

Artikel-Nr.M113493

L=480mm

Belastung(Set)[N] 1500

Lüftungsgerät mit separat regelbaren Ventilatoren und Aluminium-Wärmetauscher zur Be- und Entlüftung von Wohnungen und Einfamilienhäusern.

Wärmerückgewinnung aus der Abluft mit Gegenstrom-Wärmetauscher und Gleichstromventilatoren. Austauschbare Filter (EU 3) für Außenluft und Abluft. Luftvolumenstrom in 3 Stufen wählbar, sowie veränderbare Einstellungen für Normal- und Bedarfsbetrieb.

4 Luftanschlüsse oben, Wand- oder Bodenmontage möglich.

 Zubehör (exkl.): Manuelle Sommer Umschaltung; Zeitschaltuhr PT100/alternativ. 3-Stufen Schalter . Bitte beachten Sie: Raumbediengerät oder 3-Stufen Schalter liegen nicht beim Gerät bei und müssen gesondert bestellt werden.

Technische Daten:

Luftvolumenstrom = 25-180 m3/h

Verfügbarer Druck bei 180 m3/h = 100Pa

 Externe Dichtheit: 100 Pa = 0,2 %

Interne Dichtheit: 24°C Fi = 0.3 % (100Pa)

 Gegenstrom-Wärmetauscher Alu Temperaturwirkungsgrad: 95,4%

Filterklasse: EU 3

Gleichstromventilatoren: rückwärts gekrümmt Leistungsaufnahme 34-110 Watt

 Drehzahlregelung: 3-stufige Drehzahlregelung (1-2-3) über Schwachstromkabel 4 x 0,5 mm2

Abmessungen (BxHxT): 640x640x295 mm

Anschluß NW: 125 mm

Kondenswasserabfluß 10 mm (2x)

Werkstoff: verz./lack. Stahlblech,

Dämmung EPP

Versorgungsspannung: 230-/50 V/Hz

Gewicht: 38 Kg

Lüftungsgerät mit separat regelbaren Ventilatoren und Aluminium-Wärmetauscher zur Be- und Entlüftung von Wohnungen und Einfamilienhäusern.

Wärmerückgewinnung aus der Abluft mit Gegenstrom-Wärmetauscher und Gleichstromventilatoren.

Austauschbare Filter (EU 3) für Außenluft und Abluft.

Luftvolumenstrom in 3 Stufen wählbar, sowie veränderbare Einstellungen für Normal- und Bedarfsbetrieb.

4 Luftanschlüsse oben, Wand- oder Bodenmontage möglich.

Zubehör (exkl.):

Manuelle Sommer Umschaltung;

Zeitschaltuhr PT100/alternativ. 3-Stufen Schalter W2010578Ls.

Bitte beachten Sie:

Raumbediengerät oder 3-Stufen Schalter liegen nicht beim Gerät bei und müssen gesondert bestellt werden.

Technische Daten:

Luftvolumenstrom = 250 m³/h

Verfügbarer Druck bei 250 m³/h = 125Pa

Externe Dichtheit: 100 Pa = 0,2 %

Interne Dichtheit: 24°C Fi = 0.3 % (100Pa)

Gegenstrom-Wärmetauscher Alu

Temperaturwirkungsgrad: 95,6%

Filterklasse: EU 3

Gleichstromventilatoren: rückwärts gekrümmt

Leistungsaufnahme 18-117 Watt

Drehzahlregelung: 3-stufige Drehzahlregelung

(1-2-3) über Schwachstromkabel 4 x 0,5 mm²

Abmessungen (BxHxT): 640x640x380 mm

Anschluß NW:                150 mm

Kondenswasserabfluß     10 mm (2x)

Werkstoff:                       verz./lack.

                                        Stahlblech,

                                        Dämmung EPP

Versorgungsspannung:   230-/50 V/Hz

Gewicht:                         39 Kg

Lüftungsgerät mit internem Bypass, separat regelbaren Ventilatoren und Aluminium-Wärmetauscher zur Be- und Entlüftung von Wohnungen und Einfamilienhäusern.

Wärmerückgewinnung aus der Abluft mit Gegenstrom-Wärmetauscher und Gleichstromventilatoren.

Austauschbare Filter (EU 3) für Außenluft und Abluft.

Luftvolumenstrom in 3 Stufen wählbar, sowie veränderbare Einstellungen für Normal- und Bedarfsbetrieb.

4 Luftanschlüsse oben, Wand- oder Bodenmontage möglich.

Zubehör (exkl.):

Manuelle Sommer Umschaltung;

Zeitschaltuhr PT100/alternativ. 3-Stufen Schalter W2010578Ls.

Bitte beachten Sie:

Raumbediengerät oder 3-Stufen Schalter liegen nicht beim Gerät bei und müssen gesondert bestellt werden.

Technische Daten:

Luftvolumenstrom = 250 m³/h

Verfügbarer Druck bei 250 m³/h = 125Pa

Externe Dichtheit: 100 Pa = 0,2 %

Interne Dichtheit: 24°C Fi = 0.3 % (100Pa)

Gegenstrom-Wärmetauscher Alu

Temperaturwirkungsgrad: 95,6%

Filterklasse: EU 3

Gleichstromventilatoren: rückwärts gekrümmt

Leistungsaufnahme 18-117 Watt

Drehzahlregelung: 3-stufige Drehzahlregelung

(1-2-3) über Schwachstromkabel 4 x 0,5 mm²

Abmessungen (BxHxT): 640x640x460 mm

Anschluß NW:                150 mm

Kondenswasserabfluß     10 mm (2x)

Werkstoff:                       verz./lack.

                                        Stahlblech,

                                        Dämmung EPP

Versorgungsspannung:   230-/50 V/Hz

Gewicht:                         41 Kg

Lüftungsgerät mit internem Bypass, separat regelbaren Ventilatoren und Aluminium-Wärmetauscher zur Be- und Entlüftung von Wohnungen und Einfamilienhäusern.

Wärmerückgewinnung aus der Abluft mit Gegenstrom-Wärmetauscher und Gleichstromventilatoren.

Austauschbare Filter (EU 3) für Außenluft und Abluft.

Luftvolumenstrom in 3 Stufen wählbar, sowie veränderbare Einstellungen für Normal- und Bedarfsbetrieb.

4 Luftanschlüsse oben, Wand- oder Bodenmontage möglich.

Zubehör (exkl.):

Manuelle Sommer Umschaltung;

Zeitschaltuhr PT100/alternativ. 3-Stufen Schalter W2010578Ls.

Bitte beachten Sie:

Raumbediengerät oder 3-Stufen Schalter liegen nicht beim Gerät bei und müssen gesondert bestellt werden.

Technische Daten:

Luftvolumenstrom = 250 m³/h

Verfügbarer Druck bei 250 m³/h = 125Pa

Externe Dichtheit: 100 Pa = 0,2 %

Interne Dichtheit: 24°C Fi = 0.3 % (100Pa)

Gegenstrom-Wärmetauscher Alu

Temperaturwirkungsgrad: 95,6%

Filterklasse: EU 3

Gleichstromventilatoren: rückwärts gekrümmt

Leistungsaufnahme 18-117 Watt

Drehzahlregelung: 3-stufige Drehzahlregelung

(1-2-3) über Schwachstromkabel 4 x 0,5 mm²

Abmessungen (BxHxT): 640x640x460 mm

Anschluß NW:                150 mm

Kondenswasserabfluß     10 mm (2x)

Werkstoff:                       verz./lack.

                                        Stahlblech,

                                        Dämmung EPP

Versorgungsspannung:   230-/50 V/Hz

Gewicht:                         41 Kg

4 Rohranschlüsse NW 150 in Polypropylen, 2 oben und

2 unten; Wechselstrommotor/ Laufradkombination 230 V/50 Hz

Wärmetauscher mit Wärmerückgewinnung bis zu 90%

Variabler Volumenstrom, konstanter Druck

Fördervolumen in Grundlast 100m³/h -50 Pa

Fördervolumen in Teillast 170m³/h - 110 Pa

Fördervolumen in Volllast 250m³/h - 160 Pa

Abmessungen 692 x 647 x 454 mm

4 Rohranschlüsse NW 150 in Polypropylen, alle oben

Bypass mit Klappenstellmotor komplett mit Frischluftfühler,

Anschlußklemme für Raumthermostat und Anschlußkabel

mit Stecker 230 V/50 Hz

Wechselstrommotor/ Laufradkombination 230 V/50 Hz

Wärmetauscher mit Wärmerückgewinnung bis zu 90%

Variabler Volumenstrom, konstanter Druck

Fördervolumen in Grundlast 100m³/h -50 Pa

Fördervolumen in Teillast 170m³/h - 110 Pa

Fördervolumen in Volllast 250m³/h - 160 Pa

Abmessungen 692 x 647 x 454 mm

4 Rohranschlüsse NW 150 in Polypropylen, alle oben

Wechselstrommotor/ Laufradkombination 230 V/50 Hz

Wärmetauscher mit Wärmerückgewinnung bis zu 90%

Variabler Volumenstrom, konstanter Druck

Fördervolumen in Grundlast 100m³/h - 50 Pa

Fördervolumen in Teillast 170m³/h - 110 Pa

Fördervolumen in Volllast 250m³/h - 160 Pa

Abmessungen 692 x 647 x 454 mm

4 Rohranschlüsse NW 150 in Polypropylen, 2 oben und

2 unten; Bypass mit Klappenstellmotor komplett mit Frischluftfühler,

Anschlußklemme für Raumthermostat und Anschlußkabel

mit Stecker 230 V/50 Hz

Wechselstrommotor/ Laufradkombination 230 V/50 Hz

Wärmetauscher mit Wärmerückgewinnung bis zu 90%

Variabler Volumenstrom, konstanter Druck

Fördervolumen in Grundlast 100m³/h -50 Pa

Fördervolumen in Teillast 170m³/h - 110 Pa

Fördervolumen in Volllast 250m³/h - 160 Pa

Abmessungen 692 x 647 x 454 mm

4 Rohranschlüsse NW 150 in Polypropylen, alle oben

Gleichstrommotor/ Laufradkombination 230 V/50 Hz

Wärmetauscher mit Wärmerückgewinnung bis zu 90%

Variabler Volumenstrom, konstanter Druck

Fördervolumen in Grundlast 100m³/h -30 Pa

Fördervolumen in Teillast 200m³/h - 90 Pa

Fördervolumen in Volllast 300m³/h - 150 Pa

Abmessungen 692 x 647 x 454 mm

4 Rohranschlüsse NW 150 in Polypropylen, 2 oben und

2 unten; Bypass mit Klappenstellmotor komplett mit Frischluftfühler,

Anschlußklemme für Raumthermostat und Anschlußkabel

mit Stecker 230 V/50 Hz

Gleichstrommotor/ Laufradkombination 230 V/50 Hz

Wärmetauscher mit Wärmerückgewinnung bis zu 90%

Variabler Volumenstrom, konstanter Druck

Fördervolumen in Grundlast 100m³/h -30 Pa

Fördervolumen in Teillast 200m³/h - 90 Pa

Fördervolumen in Volllast 300m³/h - 150 Pa

Abmessungen 692 x 647 x 454 mm

4 Rohranschlüsse NW 150 in Polypropylen, 2 oben und

2 unten; Bypass mit Klappenstellmotor komplett mit Frischluftfühler,

Anschlußklemme für Raumthermostat und Anschlußkabel

mit Stecker 230 V/50 Hz

Wechselstrommotor/ Laufradkombination 230 V/50 Hz

Wärmetauscher mit Wärmerückgewinnung bis zu 90%

Variabler Volumenstrom, konstanter Druck

Fördervolumen in Grundlast 100m³/h -50 Pa

Fördervolumen in Teillast 220m³/h - 180 Pa

Fördervolumen in Volllast 350m³/h - 200 Pa

Abmessungen 692 x 647 x 454 mm

Kanalfiltergehäuse B=300mm; H=300mm; L=730mm für Taschenfilter B=287mm * H=287mm * L=600mm

Die Taschenfilter der entsprechenden Filtergüte (je höher desto besser) müssen separat bestellt werden. An den beiden Enden sind Luftkanalprofile befestigt, zum Anschluß von Lüftungskanälen oder Übergängen eckig auf rund.

Diese Filtergehäuse werden erst nach der Bestellung hergestellt und sind von der Rückgabe ausgeschlossen. Abbildung ähnlich.
