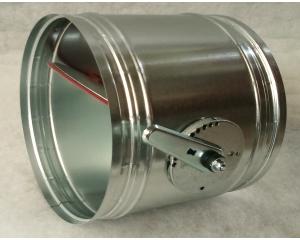

Absperrklappe

Der Rohrkörper der Absperrklappe besteht aus sendzimirverzinktem Stahlblech oder wahlweise aus Edelstahl. Sie sind „laserstumpfgeschweißt" ohne störenden Versatz des Mantelbleches. Das saubere Anliegen der Gummidichtung wird durch eine glatte Oberfläche der Rohrkörper erreicht. Die Steckenden sind maßlich preßkalibriert nach DIN 24147 T1 und sind hierdurch formsteif und paßgenau. Bei größeren Durchmessern ist ein schraubenloses Flanschsystem aus stabilen Hohlprofilen als Verbindungsfläche vorgesehen. Die Absperrklappendichtung ist in Strömungsrichtung für eine druck- oder saugseitige Beaufschlagung bis 1000 Pa luftdicht nach DIN 1946 T4. (TÜV-geprüft).
Bei dem Bau einer Lüftungsanlage im privaten und gewerblichen Bereich sowie einer Wohnungslüftungsanlage werden Absperrklappen eingesetzt, um den Volumenstrom einer Lüftungsleitung zu reduzieren oder zu unterbrechen.
Aus Komfortgründen und energetischen Gründen ist unbedingt ein hydraulischer Abgleich vorzunehmen.
Die Absperrklappe wird wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr bis zur Anschlagsicke gesteckt und mit Nieten oder selbstbohrenden Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. Wenn zwei Formteile direkt miteinander verbunden werden sollen, z.B. ein Bogen mit einem Abzweig oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Lüftungsbogens ist ca. 2mm kleiner als das Nennmaß.

Montageanleitung Absperrklappe:

In das  Lüftungsrohr wird die Absperrklappe bis zur Anschlagsicke gesteckt und durch Schrauben oder Nieten befestigt. Das Folgerohr wird von der anderen Seite über die Absperrklappe bis zur Anschlagsicke gesteckt und wie das erste Lüftungsrohr befestigt.
Die Enden einer Lüftungsabsperrklappe werden wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr gesteckt und mit Nieten oder selbstbohrenden Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. Wenn zwei Formteile direkt miteinander verbunden werden sollen, z.B. ein Bogen mit einem Abzweig oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Nippels ist ca. 2mm kleiner als das Nennmaß.
Zeige 1 bis 19 (von insgesamt 19 Artikeln)
  • Seiten:
  • 1
ABSPERRKLAPPE HAND. DN 100
Lieferzeit: 3-4 Tage
57,25 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'ABSPERRKLAPPE HAND. DN 100' bestellen
ABSPERRKLAPPE HAND. DN 125
Lieferzeit: 3-4 Tage
62,89 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'ABSPERRKLAPPE HAND. DN 125' bestellen
ABSPERRKLAPPE HAND. DN 140
Lieferzeit: 3-4 Tage
67,15 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'ABSPERRKLAPPE HAND. DN 140' bestellen
ABSPERRKLAPPE HAND. DN 150
Lieferzeit: 3-4 Tage
67,15 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'ABSPERRKLAPPE HAND. DN 150' bestellen
ABSPERRKLAPPE HAND. DN 160
Lieferzeit: 3-4 Tage
67,15 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'ABSPERRKLAPPE HAND. DN 160' bestellen
ABSPERRKLAPPE HAND. DN 180
Lieferzeit: 3-4 Tage
69,95 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'ABSPERRKLAPPE HAND. DN 180' bestellen
ABSPERRKLAPPE HAND. DN 200
Lieferzeit: 3-4 Tage
72,78 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'ABSPERRKLAPPE HAND. DN 200' bestellen
ABSPERRKLAPPE HAND. DN 224
Lieferzeit: 3-4 Tage
83,39 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'ABSPERRKLAPPE HAND. DN 224' bestellen
ABSPERRKLAPPE HAND. DN 250
Lieferzeit: 3-4 Tage
85,52 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'ABSPERRKLAPPE HAND. DN 250' bestellen
ABSPERRKLAPPE HAND. DN 280
Lieferzeit: 3-4 Tage
101,05 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'ABSPERRKLAPPE HAND. DN 280' bestellen
ABSPERRKLAPPE HAND. DN 300
Lieferzeit: 3-4 Tage
105,28 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'ABSPERRKLAPPE HAND. DN 300' bestellen
ABSPERRKLAPPE HAND. DN 315
Lieferzeit: 3-4 Tage
105,28 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'ABSPERRKLAPPE HAND. DN 315' bestellen
ABSPERRKLAPPE HAND. DN 355
Lieferzeit: 3-4 Tage
145,58 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'ABSPERRKLAPPE HAND. DN 355' bestellen
ABSPERRKLAPPE HAND. DN 400
Lieferzeit: 3-4 Tage
145,58 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'ABSPERRKLAPPE HAND. DN 400' bestellen
ABSPERRKLAPPE HAND. DN 450
Lieferzeit: 3-4 Tage
195,75 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'ABSPERRKLAPPE HAND. DN 450' bestellen
ABSPERRKLAPPE HAND. DN 500
Lieferzeit: 3-4 Tage
195,75 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'ABSPERRKLAPPE HAND. DN 500' bestellen
ABSPERRKLAPPE HAND. DN 560
Lieferzeit: 3-4 Tage
253,67 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'ABSPERRKLAPPE HAND. DN 560' bestellen
ABSPERRKLAPPE HAND. DN 600
Lieferzeit: 3-4 Tage
259,33 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'ABSPERRKLAPPE HAND. DN 600' bestellen
ABSPERRKLAPPE HAND. DN 630
Lieferzeit: 3-4 Tage
259,33 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'ABSPERRKLAPPE HAND. DN 630' bestellen
