Segmentbogen 90°

Segmentbogen 90°

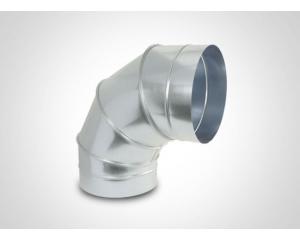

Lüftungsbogen 90°

besteht aus sendzimirverzinkten Stahlblechsegmenten, zum Eistecken in ein Wickelfalzrohr oder in ein Lüftungsrohr.
Ab einem Durchmesser von 355mm werden Lüftungsbögen aus Segmente hergestellt.

Um Richtungsänderung von 90° an Wickelfalzrohrleitungen oder Lüftungsrohren vorzunehmen, benötigt man Lüftungsbögen mit einem Winkel von 90°.
Bei dem Bau einer Lüftungsanlage im privaten und gewerblichen Bereich sowie einer Wohnungslüftungsanlage werden in der Regel 45° oder 90° Lüftungsbogen eingesetzt. Der Radius des eingesteckten Bogens ist die Nennweite. Der Lüftungsbogen wird wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr bis zur Anschlagsicke gesteckt und mit Nieten oder selbstbohrenden Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. Wenn zwei Formteile direkt miteinander verbunden werden sollen, z.B. ein Bogen mit einem Abzweig oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Lüftungsbogens ist ca. 2mm kleiner als das Nennmaß.

Montageanleitung für Lüftungsbogen:

In das zuvor gekürzte Lüftungsrohr wird der Lüftungsbogen bis ca. 4 bis 7cm tief eingesteckt und durch Schrauben oder Nieten befestigt. Das Folgerohr wird von der anderen Seite über den Bogen gesteckt und wie das erste Lüftungsrohr befestigt.
Die Enden eines Lüftungsbogens werden wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr gesteckt und mit Nieten oder selbstbohrenden Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. Wenn zwei Formteile direkt miteinander verbunden werden sollen, z.B. ein Bogen mit einem Abzweig oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Nippels ist ca. 2mm kleiner als das Nennmaß.

Zeige 1 bis 9 (von insgesamt 9 Artikeln)
  • Seiten:
  • 1
BOGEN SEGM. 90 GRAD DN 355
Lieferzeit: 3-4 Tage
46,91 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BOGEN SEGM. 90 GRAD DN 355' bestellen
BOGEN SEGM. 90 GRAD DN 400
Lieferzeit: 3-4 Tage
51,83 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BOGEN SEGM. 90 GRAD DN 400' bestellen
BOGEN SEGM. 90 GRAD DN 450
Lieferzeit: 3-4 Tage
60,76 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BOGEN SEGM. 90 GRAD DN 450' bestellen
BOGEN SEGM. 90 GRAD DN 500
Lieferzeit: 3-4 Tage
68,88 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BOGEN SEGM. 90 GRAD DN 500' bestellen
BOGEN SEGM. 90 GRAD DN 560
Lieferzeit: 3-4 Tage
93,89 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BOGEN SEGM. 90 GRAD DN 560' bestellen
BOGEN SEGM. 90 GRAD DN 600
Lieferzeit: 3-4 Tage
117,00 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BOGEN SEGM. 90 GRAD DN 600' bestellen
BOGEN SEGM. 90 GRAD DN 630
Lieferzeit: 3-4 Tage
142,76 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BOGEN SEGM. 90 GRAD DN 630' bestellen
BOGEN SEGM. 90 GRAD DN 710
Lieferzeit: 3-4 Tage
172,54 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BOGEN SEGM. 90 GRAD DN 710' bestellen
BOGEN SEGM. 90 GRAD DN 800
Lieferzeit: 3-4 Tage
211,00 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BOGEN SEGM. 90 GRAD DN 800' bestellen
