Bogen 45 Grad mit Dichtung

Bogen 45 Grad mit Dichtung

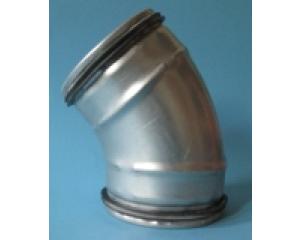

Lüftungsbogen 45° mit Doppellippendichtung

besteht aus tiefgezogenen sendzimirverzinkten Halbschalen, verbunden durch Laserschweißung, zum Einstecken in ein Wickelfalzrohr oder in ein Lüftungsrohr.

Um Richtungsänderung von 45° an Wickelfalzrohrleitungen oder Lüftungsrohre vorzunehmen, benötigt man Lüftungsbögen mit einem Winkel von 45°.
Bei dem Bau einer Lüftungsanlage im privaten und gewerblichen Bereich sowie einer Wohnungslüftungsanlage werden in der Regel 45° oder 90° Lüftungsbogen eingesetzt. Der Radius des eingesteckten Bogens ist die Nennweite. Der Lüftungsbogen wird wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr bis zur Anschlagsicke gesteckt und mit Nieten oder selbstbohrenden Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. Wenn zwei Formteile direkt miteinander verbunden werden sollen, z.B. ein Bogen mit einem Abzweig oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Lüftungsbogens ist ca. 2mm kleiner als das Nennmaß.

Montageanleitung für Lüftungsbogen:

In das zuvor gekürzte Lüftungsrohr wird der Lüftungsbogen bis ca. 4 bis 7cm tief eingesteckt und durch Schrauben oder Nieten befestigt. Das Folgerohr wird von der anderen Seite über den Bogen gesteckt und wie das erste Lüftungsrohr befestigt.
Die Enden eines Lüftungsbogens werden wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr gesteckt und mit Nieten oder selbstbohrenden Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. Wenn zwei Formteile direkt miteinander verbunden werden sollen, z.B. ein Bogen mit einem Abzweig oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Nippels ist ca. 2mm kleiner als das Nennmaß.

Zeige 1 bis 20 (von insgesamt 21 Artikeln)
Bogen 45° gepresst mit Lippendichtung DN 180
Lieferzeit: 3-4 Tage
10,20 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Bogen 45° gepresst mit Lippendichtung DN 180' bestellen
Bogen 45° gepresst mit Lippendichtung DN 200
Lieferzeit: 3-4 Tage
11,75 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Bogen 45° gepresst mit Lippendichtung DN 200' bestellen
Bogen 45° gepresst mit Lippendichtung DN 224
Lieferzeit: 3-4 Tage
15,44 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Bogen 45° gepresst mit Lippendichtung DN 224' bestellen
Bogen 45° gepresst mit Lippendichtung DN 280
Lieferzeit: 3-4 Tage
18,88 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Bogen 45° gepresst mit Lippendichtung DN 280' bestellen
Bogen 45° gepresst mit Lippendichtung DN 300
Lieferzeit: 3-4 Tage
20,00 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Bogen 45° gepresst mit Lippendichtung DN 300' bestellen
Bogen 45° gepresst mit Lippendichtung DN 315
Lieferzeit: 3-4 Tage
21,09 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Bogen 45° gepresst mit Lippendichtung DN 315' bestellen
Bogen 45°gepresst  mit Lippendichtung DN 250
Lieferzeit: 3-4 Tage
15,68 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Bogen 45°gepresst  mit Lippendichtung DN 250' bestellen

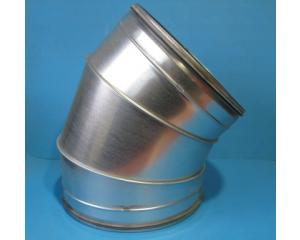

Segmentbogen 45°  mit Lippendichtung DN 355
Lieferzeit: 3-4 Tage
34,02 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Segmentbogen 45°  mit Lippendichtung DN 355' bestellen
Segmentbogen 45°  mit Lippendichtung DN 400
Lieferzeit: 3-4 Tage
38,06 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Segmentbogen 45°  mit Lippendichtung DN 400' bestellen
Segmentbogen 45°  mit Lippendichtung DN 450
Lieferzeit: 3-4 Tage
45,41 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Segmentbogen 45°  mit Lippendichtung DN 450' bestellen
Segmentbogen 45°  mit Lippendichtung DN 500
Lieferzeit: 3-4 Tage
58,66 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Segmentbogen 45°  mit Lippendichtung DN 500' bestellen
Segmentbogen 45°  mit Lippendichtung DN 560
Lieferzeit: 1 Woche
77,78 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Segmentbogen 45°  mit Lippendichtung DN 560' bestellen
Segmentbogen 45°  mit Lippendichtung DN 630
Lieferzeit: 1 Woche
111,33 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Segmentbogen 45°  mit Lippendichtung DN 630' bestellen
Segmentbogen 45°  mit Lippendichtung DN 710
Lieferzeit: 2 Wochen
132,15 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Segmentbogen 45°  mit Lippendichtung DN 710' bestellen
Zeige 1 bis 20 (von insgesamt 21 Artikeln)
