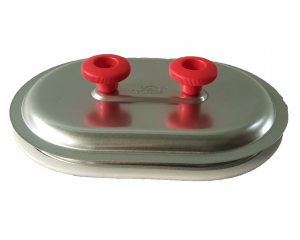

Revisionsdeckel RD
Revisionsdeckel
für schnellen und problemlosen Einbau in eckige Lüftungskanäle.
Zwei Sterngriffe ermöglichen eine beidhändige sichere und einfache Handhabung beim Ein- und Ausbau.
Um dauerhaft mit hygienisch einwandfreier und sauberer Luft versorgt zu werden, damit die Gesundheit nicht beeinträchtigt wird, müssen Lüftungskanäle in regelmäsigen Abständen inspiziert (Sichtprüfung) und gegebenenfalls gereinigt werden.
Um dies problemlos zu ermöglichen, werden in entsprechenden Abständen diese hochwertige Revisionsdeckel eingebaut.
Im Lieferumfang der Revisionsdeckel ist eine Klebeschablone enthalten, damit man die Revisionsöffnung in den Kanal ausschneiden kann. In diese Revisionsöffnung wird der leicht zu montierende und demontierende Revisionsdeckel mitfilfe der Sterngriffschrauben festgeschraubt.
Montageanleitung Revisionsdeckel
An der für die Revisionsöffnung vorgesehene Stelle wid die im Lieferunfang vorhandene Klebeschablone auf den Lüftungskanal aufgeklebt.
Im Anschluß wird entlang der gekennzeichneten Linie die Kanalwandung mit einer Blechschere das Revisionsloch mit einer Blechschere ausgeschnitten.
Damit die Blechschere angesetzt werden kann, ist es ratsam, ein Dreiecksloch mit einem Trennschneider (Flex) innerhalb der Schablone vorzuschneiden.
In diese Revisionsöffnung wird der leicht zu montierende und demontierende Revisionsdeckel mitfilfe der Sterngriffschrauben festgeschraubt.
