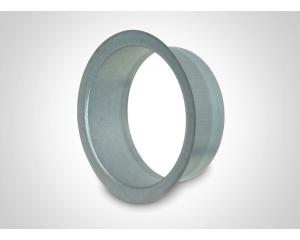

Bundkragen

besteht aus einem einseitigem Bord und einem Stutzen (Rohrstück mit Formteilmaß) zum Einstecken in ein Wickelfalzrohr oder in ein Lüftungsrohr. Der Bundkragen wird verwendet, wenn eine gerade Fläche oder ein Lüftungskanal mit einem Lüftungsrohr bzw. Wickelfalzrohr verbunden werden soll. Bundkragen finden Anwendung in der Wohnraumlüftung und bei Lüftungsanlagen für den privaten und gewerblichen Bereich wie z.B. Büroentlüftung, Tiefgaragenentlüftung, Gastronomie, Industrielüftung, und Küchenabluft.
Der einseitige Bord des Bundkragens wird an der zuvor hergestellten Öffnung der Kanalfläche durch Nieten oder Schrauben befestigt und die Stutzenseite wird mit dem Lüftungsrohr verbunden.
Der Bundkragen wird wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr gesteckt und mit Nieten oder selbstbohrenden Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. Wenn zwei Formteile direkt miteinander verbunden erden sollen, z.B. ein Bogen mit einem Bundkragen oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Lüftungsbogens ist ca. 2mm kleiner als das Nennmaß.

Montageanleitung Bundkragen

Auf die Blechkanalwandung wird auf die entsprechende Stelle das Loch mit dem Innenmaß der gebörtelten Bunkragenseite mit einem Filzstift angezeichnet, so dass das abgehende Lüftungsrohr sich an der vorgesehene Stelle befindet.
Im Anschluß wird entlang der gekennzeichneten Linie im Abstand von ca. 3 bis 5mm nach Außen die Kanalwandung mit einer Blechschere das Loch mit einer Blechschere ausgeschnitten.
Damit die Blechschere angesetzt werden kann, ist es ratsam, ein Dreiecksloch mit einem Trennschneider (Flex) innerhalb der Schablone vorzuschneiden.
Der Bord des Bundkragens wird mit Nieten oder selbstbohrenden Schrauben am Lüftungskanal bzw. Blechplatte befestigt. Das andere Ende des Sattelstücks wird wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr gesteckt und mit Nieten oder selbstbohrenden Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. Wenn zwei Formteile direkt miteinander verbunden werden sollen, z.B. ein Bogen mit einem Abzweig oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Lüftungsabzweigs ist ca. 2 mm kleiner als das Nennmaß.
Zeige 1 bis 20 (von insgesamt 26 Artikeln)
BUNDKRAGEN 90° DN 100
Lieferzeit: 3-4 Tage
2,01 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 90° DN 100' bestellen
BUNDKRAGEN 90° DN 112
Lieferzeit: 3-4 Tage
2,05 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 90° DN 112' bestellen
BUNDKRAGEN 90° DN 125
Lieferzeit: 3-4 Tage
2,05 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 90° DN 125' bestellen
BUNDKRAGEN 90° DN 140
Lieferzeit: 3-4 Tage
2,29 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 90° DN 140' bestellen
BUNDKRAGEN 90° DN 150
Lieferzeit: 3-4 Tage
2,29 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 90° DN 150' bestellen
BUNDKRAGEN 90° DN 160
Lieferzeit: 3-4 Tage
2,37 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 90° DN 160' bestellen
BUNDKRAGEN 90° DN 180
Lieferzeit: 3-4 Tage
2,56 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 90° DN 180' bestellen
BUNDKRAGEN 90° DN 200
Lieferzeit: 3-4 Tage
2,65 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 90° DN 200' bestellen
BUNDKRAGEN 90° DN 224
Lieferzeit: 3-4 Tage
2,89 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 90° DN 224' bestellen
BUNDKRAGEN 90° DN 250
Lieferzeit: 3-4 Tage
2,92 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 90° DN 250' bestellen
BUNDKRAGEN 90° DN 280
Lieferzeit: 3-4 Tage
3,04 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 90° DN 280' bestellen
BUNDKRAGEN 90° DN 300
Lieferzeit: 3-4 Tage
3,20 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 90° DN 300' bestellen
BUNDKRAGEN 90° DN 315
Lieferzeit: 3-4 Tage
3,64 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 90° DN 315' bestellen
BUNDKRAGEN 90° DN 355
Lieferzeit: 3-4 Tage
4,06 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 90° DN 355' bestellen
BUNDKRAGEN 90° DN 400
Lieferzeit: 3-4 Tage
4,61 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 90° DN 400' bestellen
BUNDKRAGEN 90° DN 450
Lieferzeit: 3-4 Tage
5,17 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 90° DN 450' bestellen
BUNDKRAGEN 90° DN 500
Lieferzeit: 3-4 Tage
6,16 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 90° DN 500' bestellen
BUNDKRAGEN 90° DN 560
Lieferzeit: 3-4 Tage
6,70 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 90° DN 560' bestellen
BUNDKRAGEN 90° DN 600
Lieferzeit: 3-4 Tage
6,92 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 90° DN 600' bestellen
BUNDKRAGEN 90° DN 63
Lieferzeit: 3-4 Tage
1,85 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 90° DN 63' bestellen
