Bundkragen_45°

Bundkragen_45°

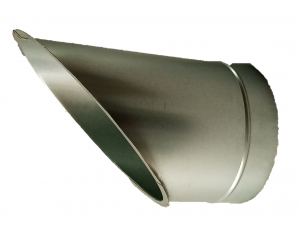

Bundkragen 45°

besteht aus einem einseitigen 45° schrägen Bord und einem Stutzen (Rohrstück mit Formteilmaß) zum Einstecken in ein Wickelfalzrohr oder in ein Lüftungsrohr.
Der Bundkragen wird verwendet, wenn eine gerade Fläche oder ein Lüftungskanal mit einem Lüftungsrohr bzw. Wickelfalzrohr verbunden werden soll. Bundkragen finden Anwendung in der Wohnraumlüftung und bei Lüftungsanlagen für den privaten und gewerblichen Bereich wie z.B. Büroentlüftung, Tiefgaragenentlüftung, Gastronomie, Industrielüftung, und Küchenabluft.
Die schräge Montage in Strömungsrichtung vermindert die Luftverwirbelung und somit auch den entstehenden Druckverlust. Dies verringert den Energieverbrauch und Strömungsgeräusche und erhöht den Volumenstrom der Lüftungsanlage (Effizienzsteigerung).
Der einseitige Bord des Bundkragens wird an der zuvor hergestellten Öffnung der Kanalfläche durch Nieten oder Schrauben befestigt und die Stutzenseite wird mit dem Lüftungsrohr verbunden.
Der Bundkragen wird wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr gesteckt und mit Nieten oder selbstbohrenden Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. Wenn zwei Formteile direkt miteinander verbunden werden sollen, z.B. ein Bogen mit einem Bundkragen oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Lüftungsbogens ist ca. 2mm kleiner als das Nennmaß.

Montageanleitung Bundkragen

Auf die Blechkanalwandung wird auf die entsprechende Stelle das Loch mit dem Maß der schrägen Bunkragenseite mit einem Filzstift angezeichnet, so dass das abgehende Lüftungsrohr sich an der vorgesehene Stelle befindet.
Im Anschluß wird entlang der gekennzeichneten Linie die Kanalwandung mit einer Blechschere das Loch mit einer Blechschere ausgeschnitten.
Damit die Blechschere angesetzt werden kann, ist es ratsam, ein Dreiecksloch mit einem Trennschneider (Flex) innerhalb der Schablone vorzuschneiden.
Der Bord des Bundkragens wird mit Nieten oder selbstbohrenden Schrauben am Lüftungskanal bzw. Blechplatte befestigt. Das andere Ende des Sattelstücks wird wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr gesteckt und mit Nieten oder selbstbohrenden Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. Wenn zwei Formteile direkt miteinander verbunden werden sollen, z.B. ein Bogen mit einem Abzweig oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Lüftungsabzweigs ist ca. 2 mm kleiner als das Nennmaß.
Zeige 1 bis 20 (von insgesamt 26 Artikeln)
BUNDKRAGEN 45°  DN 630
Lieferzeit: 3-4 Tage
58,03 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 45°  DN 630' bestellen
BUNDKRAGEN 45° DN 100
Lieferzeit: 3-4 Tage
13,44 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 45° DN 100' bestellen
BUNDKRAGEN 45° DN 112
Lieferzeit: 3-4 Tage
13,44 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 45° DN 112' bestellen
BUNDKRAGEN 45° DN 125
Lieferzeit: 3-4 Tage
15,87 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 45° DN 125' bestellen
BUNDKRAGEN 45° DN 140
Lieferzeit: 3-4 Tage
15,87 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 45° DN 140' bestellen
BUNDKRAGEN 45° DN 150
Lieferzeit: 3-4 Tage
15,87 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 45° DN 150' bestellen
BUNDKRAGEN 45° DN 160
Lieferzeit: 3-4 Tage
15,87 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 45° DN 160' bestellen
BUNDKRAGEN 45° DN 180
Lieferzeit: 3-4 Tage
17,27 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 45° DN 180' bestellen
BUNDKRAGEN 45° DN 200
Lieferzeit: 3-4 Tage
17,27 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 45° DN 200' bestellen
BUNDKRAGEN 45° DN 224
Lieferzeit: 3-4 Tage
19,09 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 45° DN 224' bestellen
BUNDKRAGEN 45° DN 250
Lieferzeit: 3-4 Tage
22,68 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 45° DN 250' bestellen
BUNDKRAGEN 45° DN 280
Lieferzeit: 3-4 Tage
24,98 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 45° DN 280' bestellen
BUNDKRAGEN 45° DN 300
Lieferzeit: 3-4 Tage
27,28 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 45° DN 300' bestellen
BUNDKRAGEN 45° DN 315
Lieferzeit: 3-4 Tage
28,46 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 45° DN 315' bestellen
BUNDKRAGEN 45° DN 355
Lieferzeit: 3-4 Tage
30,38 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 45° DN 355' bestellen
BUNDKRAGEN 45° DN 400
Lieferzeit: 3-4 Tage
33,06 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 45° DN 400' bestellen
BUNDKRAGEN 45° DN 450
Lieferzeit: 3-4 Tage
38,31 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 45° DN 450' bestellen
BUNDKRAGEN 45° DN 500
Lieferzeit: 3-4 Tage
46,19 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 45° DN 500' bestellen
BUNDKRAGEN 45° DN 560
Lieferzeit: 3-4 Tage
49,94 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 45° DN 560' bestellen
BUNDKRAGEN 45° DN 600
Lieferzeit: 3-4 Tage
53,24 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'BUNDKRAGEN 45° DN 600' bestellen
Zeige 1 bis 20 (von insgesamt 26 Artikeln)
