Hose45°

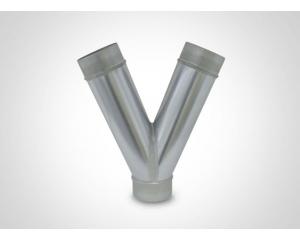

Hosenstück 45°
für Wickelfalzrohr - Lüftungsrohr.
Das Hosenstück wird in der gewerblichen Lüftungstechnik sowie in der Wohnraumlüftung verwendet um ein Luftstrom in meist zwei symetrische gleichmäßige Luftleitungen auftzuteilen. Hosenstücke werden wie die Formteile Abzweige in Wickelfalzrohre eingesteckt um den Lüftstrom bei Gewerbehallen, Bürolüftung, Industrielüftung, Wohnraumlüftung, Entlüftungsanlagen und Belüftungsanlagen oder Klimatisierung, aufzuteilen. Der Winkel 45° bestimmt die Richtung zwischen den zwei aufgeteilten Luftströmungen.
Das Hosenstück wird wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr bis zur Anschlagsicke gesteckt und mit Nieten oder selbstbohrenden Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. Wenn zwei Formteile direkt miteinander verbunden erden sollen, z.B. ein Bogen mit einem Abzweig oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Lüftungsbogens ist ca. 2mm kleiner als das Nennmaß.
Da Hosenstücke Einzelanfertigungen sind, beträgt die Lieferzeit ca. eine Woche
Montageanleitung Hosenstück
Das Hauptrohr wird auf die entsprechende Länge gekürzt, so dass das abgehenden Lüftungsrohre sich an der vorgesehene Stelle befindet. Der Hosenstück wird wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr bis zur Anschlagsicke gesteckt und mit Nieten oder selbstbohrende Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. An den zwei abhehenden Stellen des Hosenstücks werden entweder Bögen mit Muffen angeschlossen oder direkt Wickelfalzrohre und auch mit selbstbohrenden Schrauben oder Nieten fixiert. Wenn zwei Formteile direkt miteinander verbunden werden sollen, z.B. ein Bogen mit einem Abzweig oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Lüftungsabzweigs ist ca. 2mm kleiner als das Nennmaß.
