Bogen 90 Grad mit Dichtung

Bogen 90 Grad mit Dichtung

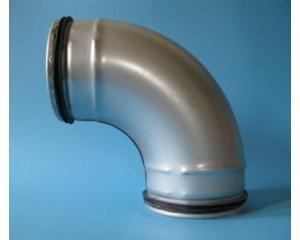

Lüftungsbogen 90° mit Doppellippendichtung

besteht aus tiefgezogenen sendzimirverzinkten Halbschalen, verbunden durch Laserschweißung, zum Einstecken in ein Wickelfalzrohr oder in ein Lüftungsrohr.

Um Richtungsänderung von 90° an Wickelfalzrohrleitungen oder Lüftungsrohren vorzunehmen, benötigt man Lüftungsbögen mit einem Winkel von 90°.
Bei dem Bau einer Lüftungsanlage im privaten und gewerblichen Bereich sowie einer Wohnungslüftungsanlage werden in der Regel 45° oder 90° Lüftungsbogen eingesetzt. Der Radius des eingesteckten Bogens ist die Nennweite. Der Lüftungsbogen wird wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr bis zur Anschlagsicke gesteckt und mit Nieten oder selbstbohrenden Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. Wenn zwei Formteile direkt miteinander verbunden werden sollen, z.B. ein Bogen mit einem Abzweig oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Lüftungsbogens ist ca. 2mm kleiner als das Nennmaß.

Montageanleitung für Steckverbinder:

In das zuvor gekürzte Lüftungsrohr wird der Lüftungsbogen bis ca. 4 bis 7cm tief eingesteckt und durch Schrauben oder Nieten befestigt. Das Folgerohr wird von der anderen Seite über den Bogen gesteckt und wie das erste Lüftungsrohr befestigt.
Die Enden eines Lüftungsbogens werden wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr gesteckt und mit Nieten oder selbstbohrenden Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. Wenn zwei Formteile direkt miteinander verbunden werden sollen, z.B. ein Bogen mit einem Abzweig oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Nippels ist ca. 2mm kleiner als das Nennmaß.

Zeige 1 bis 20 (von insgesamt 21 Artikeln)
Bogen 90° gepresst mit Lippendichtung DN 140
Lieferzeit: 3-4 Tage
10,06 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Bogen 90° gepresst mit Lippendichtung DN 140' bestellen
Bogen 90° gepresst mit Lippendichtung DN 150
Lieferzeit: 3-4 Tage
10,47 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Bogen 90° gepresst mit Lippendichtung DN 150' bestellen
Bogen 90° gepresst mit Lippendichtung DN 160
Lieferzeit: 3-4 Tage
11,25 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Bogen 90° gepresst mit Lippendichtung DN 160' bestellen
Bogen 90° gepresst mit Lippendichtung DN 180
Lieferzeit: 3-4 Tage
12,43 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Bogen 90° gepresst mit Lippendichtung DN 180' bestellen
Bogen 90° gepresst mit Lippendichtung DN 200
Lieferzeit: 3-4 Tage
16,88 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Bogen 90° gepresst mit Lippendichtung DN 200' bestellen
Bogen 90° gepresst mit Lippendichtung DN 224
Lieferzeit: 3-4 Tage
20,79 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Bogen 90° gepresst mit Lippendichtung DN 224' bestellen
Bogen 90° gepresst mit Lippendichtung DN 250
Lieferzeit: 3-4 Tage
22,37 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Bogen 90° gepresst mit Lippendichtung DN 250' bestellen
Bogen 90° gepresst mit Lippendichtung DN 280
Lieferzeit: 3-4 Tage
26,46 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Bogen 90° gepresst mit Lippendichtung DN 280' bestellen
Bogen 90° gepresst mit Lippendichtung DN 300
Lieferzeit: 3-4 Tage
28,09 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Bogen 90° gepresst mit Lippendichtung DN 300' bestellen
Bogen 90° gepresst mit Lippendichtung DN 315
Lieferzeit: 3-4 Tage
29,80 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Bogen 90° gepresst mit Lippendichtung DN 315' bestellen

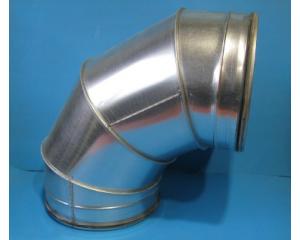

Segmentbogen 90°  mit Lippendichtung DN 355
Lieferzeit: 3-4 Tage
50,62 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Segmentbogen 90°  mit Lippendichtung DN 355' bestellen
Segmentbogen 90°  mit Lippendichtung DN 400
Lieferzeit: 3-4 Tage
55,92 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Segmentbogen 90°  mit Lippendichtung DN 400' bestellen
Segmentbogen 90°  mit Lippendichtung DN 450
Lieferzeit: 3-4 Tage
65,49 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Segmentbogen 90°  mit Lippendichtung DN 450' bestellen
Segmentbogen 90°  mit Lippendichtung DN 500
Lieferzeit: 3-4 Tage
79,86 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Segmentbogen 90°  mit Lippendichtung DN 500' bestellen
Segmentbogen 90°  mit Lippendichtung DN 560
Lieferzeit: 1 Woche
103,95 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Segmentbogen 90°  mit Lippendichtung DN 560' bestellen
Segmentbogen 90°  mit Lippendichtung DN 630
Lieferzeit: 1 Woche
151,33 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Segmentbogen 90°  mit Lippendichtung DN 630' bestellen
Segmentbogen 90°  mit Lippendichtung DN 710
Lieferzeit: 2 Wochen
180,49 EUR
inkl. 19 % MwSt
zzgl. Versandkosten
Details1 x 'Segmentbogen 90°  mit Lippendichtung DN 710' bestellen
Zeige 1 bis 20 (von insgesamt 21 Artikeln)
