Flansch

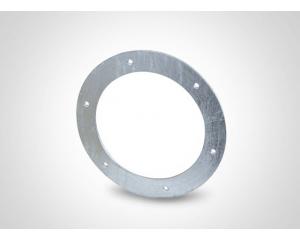

Flachflansch, DIN 24154, Reihe 5
Der Lüftungsflansch wird aus verzinktem Stahlblech gefertigt. Die Materialstärke, Durchmesser und Anordnung ( Lochkreis ) der Löcher sowie der Außendurchmesser sind von der Größe des Lüftungsflansches abhängig.
Um zwei Lüftungsleitungen oder zwei Lüftungsformteile mit einander zu verbinden verwendet man in der Lüftungstechnik Steckverbinder bzw. Muffen. Beim Verbinden vom Wickelfalzrohr mit einem Formteil werden keine zusätzlichen Bauteile benötigt. Diese Verbindungen werden dauerhaft durch Nieten oder selbstbohrende Schrauben befestigt.
Für die Fälle, bei denen die Verbindungen besondere Ansprüche erfüllen müssen ist die Verwendung von Wickelfalzrohr Flanschverbindung eine bessere Wahl:
- Wickelfalz oder Lüftungsleitung die nachträglich z.B. wegen Reinigungs- oder Revisionszwecke demontiert werden müssen, wenn sich Feststoffe in dem Lüftungsrohr absetzen können. Es können gezielt nur die Lüftungsteile heraus genommen werden, wo das ansammeln von Schmutz oder Material am wahrscheinlichsten ist. Bei Flanschverbindung ist eine seitliche Demontage vom Wickelfalzrohr, Lüftungsrohr und Lüftungsformteil möglich, da diese nicht gesteckt sind.
Bei Materialtransport, Schreinereiabsaugung, Holzspäne, Holzstaub oder Papierschnitzel sollte man anstall Wickelfalzrohre spezielle Rohre für Materialtransport verwenden, da diese innen glatter sind. - Lüftungsleitung die höhere Druchanhorderungen erfüllen müssen, da die Lüftungsflansche die Lüftungsrohre und Lüftungsformteile stabilisieren.
- Flanschverbindungen sind in der Regel dichter und weisen eine geringere Leckage auf. Die Flanschverbindung wird entweder durch Acryl bzw Slilkondichtstoff oder durch die Verwendung von Dichtungsband ( Vorlegeband ) abgedichtet.
.
Montageanleitung für Lüftungsflanschverbindung:
Man muß unterscheiden ob ein Flansch an einem Formteil bzw. Rohr für Materialtransport verwendet wird oder bei einem Wickelfalzrohr. Formteile werden gegen Mehrpreis an den Enden mit einem ca. 12mm breiten Bord gefertigt, hinter denen sich der Flansch befindet. Gleiches gilt bei Rohre und Formteile für Materialtransport, wobei hier kein Mehrpreis für die Herstellung des Bords berechnet wird.
Wenn ein Wickelfalzrohr mit einem Lüftungsflansch verwendet werden soll, wird der Wickelfalzrohrflansch mit einem Bundkragen 90° an dem Wickelfalzrohr verbunden.
Der Lüftungsflansch wird über das Wickelfalzrohr gesteckt.
In das Wickelfalzrohr wird der Bundkragen bis zum Anschlag gesteckt und durch Schrauben oder Nieten befestigt. Der Außendurchmesser des Bundkragens ist ca. 2mm kleiner als das Nennmaß des Lüftungsgrohrs.
Die Flanschverbindung wird entweder durch Acryl bzw Slilkondichtstoff oder durch die Verwendung von Dichtungsband ( Vorlegeband ) abgedichtet. Die Flansche werden mit Maschinenschrauben, je nach Flanschdurchmesser M6, M8 oderM10 mit einer Länge von ca. 25 bis 40mm verbunden. Wenn die Lüftungsleitung nachträglich demontiert werden soll, ist eine Abdichtung mit Vorlegeband zu empfehlen, da sich diese Flanschverbindung leichter lösen läßt.
