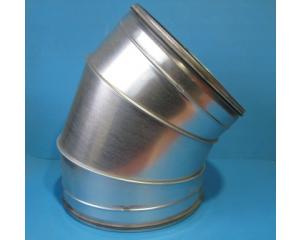

Lüftungsbogen 45° mit Doppellippendichtung

besteht aus tiefgezogenen sendzimirverzinkten Halbschalen, verbunden durch Laserschweißung, zum Einstecken in ein Wickelfalzrohr oder in ein Lüftungsrohr.

Um Richtungsänderung von 45° an Wickelfalzrohrleitungen oder Lüftungsrohre vorzunehmen, benötigt man Lüftungsbögen mit einem Winkel von 45°.
Bei dem Bau einer Lüftungsanlage im privaten und gewerblichen Bereich sowie einer Wohnungslüftungsanlage werden in der Regel 45° oder 90° Lüftungsbogen eingesetzt. Der Radius des eingesteckten Bogens ist die Nennweite. Der Lüftungsbogen wird wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr bis zur Anschlagsicke gesteckt und mit Nieten oder selbstbohrenden Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. Wenn zwei Formteile direkt miteinander verbunden werden sollen, z.B. ein Bogen mit einem Abzweig oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Lüftungsbogens ist ca. 2mm kleiner als das Nennmaß.

Montageanleitung für Lüftungsbogen:

In das zuvor gekürzte Lüftungsrohr wird der Lüftungsbogen bis ca. 4 bis 7cm tief eingesteckt und durch Schrauben oder Nieten befestigt. Das Folgerohr wird von der anderen Seite über den Bogen gesteckt und wie das erste Lüftungsrohr befestigt.
Die Enden eines Lüftungsbogens werden wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr gesteckt und mit Nieten oder selbstbohrenden Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. Wenn zwei Formteile direkt miteinander verbunden werden sollen, z.B. ein Bogen mit einem Abzweig oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Nippels ist ca. 2mm kleiner als das Nennmaß.
