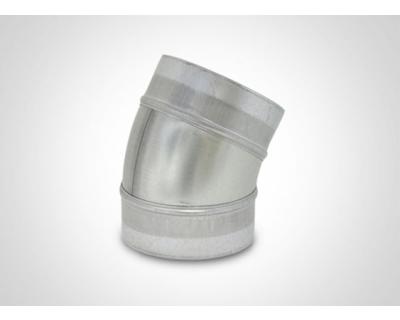

"Bogen 15° glatt DN 300 aus tiefgezogenem sendzimirverzinktem Stahlblech ist ein Formteil zur Richtungsänderung von 15° in Lüftungsanlagen. Die präzise Verarbeitung sorgt für Passgenauigkeit und Dichtheit. Der Bogen wird in Wickelfalzrohre oder Lüftungsrohre gesteckt und mit Nieten oder selbstbohrenden Schrauben fixiert.Der Radius des Bogens entspricht der Nennweite. Für die Verbindung werden keine Muffen benötigt – nur bei der Verbindung zweier gleicher Formteile ist eine Muffe erforderlich. Die Enden sind ca. 2 mm kleiner als das Nennmaß, um eine sichere Steckmontage zu gewährleisten.Montage: Das Rohr wird an der gewünschten Stelle gekürzt, der Bogen etwa 4–7 cm tief eingesteckt und befestigt. Anschließend wird das Folgerohr bis zur Anschlagsicke gesteckt und verschraubt."
