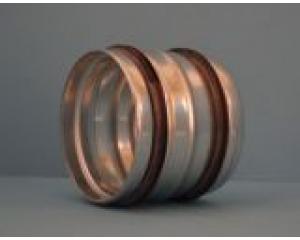

Steckverbinder mit Doppellippendichtung

Der Steckverbinder oder auch Nippel genannt, verbindet zwei Wickelfalzrohre oder Lüftungsrohre gleichen Durchmessers einer Lüftungsanlage oder Wohnraumlüftung, miteinander.
Bei dem Bau einer Lüftungsanlage im privaten und gewerblichen Bereich sowie einer Wohnungslüftungsanlage werden zwei Rohre immer mit Steckverbinder verlängert.

Montageanleitung für Steckverbinder:

In das zu verlängernde Lüftungsrohr wird der Steckverbinder bis zur Anschlagsicke gesteckt und durch Schrauben oder Nieten befestigt. Das Folgerohr wird von der anderen Seite über den Steckverbinder bis zur Anschlagsicke gesteckt und wie das erste Lüftungsrohr befestigt.
Die Enden eines Steckverbinders werden wie alle Formteile mit Ausnahme der Muffen in das Lüftungsrohr gesteckt und mit Nieten oder selbstbohrenden Schrauben (siehe Befestigungsmaterial) mit dem Wickelfalzrohr verschraubt. Wenn zwei Formteile direkt miteinander verbunden werden sollen, z.B. ein Bogen mit einem Abzweig oder zwei gleiche Lüftungsformteile z.B. Lüftungsbogen mit Lüftungsbogen, benötigen Sie als Verbinder Muffen. Der Außendurchmesser des Nippels ist ca. 2 mm kleiner als das Nennmaß.
