Produktbeschreibung

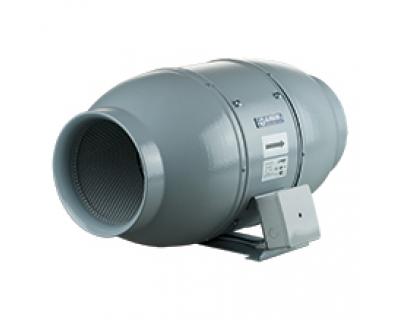

Schallgedämmter halbaxialer Rohrventilator Iso-Mix 150
Durchmesser: 150mm
Anwendung
- Zu- und Abluftsysteme für Räume mit erhöhten Anforderungen an die Schalldämmung.
- Für Lüftungssysteme mit höherem Druck, starkem Luftstrom und niedriges Geräuschniveau benötigt werden.
- Kompatibel mit Lüftungsrohren von Ø150 mm.
Aufbau
- Das Gehäuse ist aus polymerbeschichtetem Stahl mit 50 mm Wärme- und Schalldämmung aus Mineralwolle.
- Die Speziallochung und das Schalldämmmaterial sichern Schalldämpfung in einem weiten Frequenzbereich.
- Halbaxiales Flügelrad aus hochwertigem Kunststoff.
- Der Diffusor, die profilierten Laufradschaufeln und die Leitschaufeln sorgen für hohe Leistung, erhöhten Druck bei einem niedrigen Geräuschpegel.
- Luftdichter externer Klemmkasten auf dem Gehäuse für Stromanschluss.
- Gehäuse mit Montagewinkeln für Befestigung auf dem Boden, an der Wand und an der Decke.
Motor
- Einphasiger hocheffizienter kugelgelagerter Motor mit 2 Geschwindigkeiten und niedrigem Energiebedarf.
- Mit thermischem Überlastschutz.
- Schutzart des Motors IPX4.
Steuerung
- Drehzahlumschaltungen mit einem eingebauten Geschwindigkeitsschalter (US-Option) oder mit einem externen Schalter für Mehrgeschwindigkeitsventilatoren (Sonderzubehör).
- Stufenlose Drehzahlregelung erfolgt mit einem eingebauten Drehzahlregler (FR-Option) oder mit einem Thyristorregler oder einem Trafo-Drehzahlregler (Sonderzubehör), der an die Klemme für die maximale Geschwindigkeit angeschlossen ist.
Parameter | Wert |
---|---|
Phase, [˜] | 1 |
Betriebsspannung, [V] | 230 |
Frequenz, [Hz] | 50/60 |
Nennleistung, [W] (min) | 45 |
Nennleistung, [W] (max) | 52 |
Strom, [A] (min) | 0.2 |
Strom, [A] (max) | 0.23 |
Luftdurchsatz maximal, [m³/h] (min) | 410 |
Luftdurchsatz maximal, [m³/h] (max) | 550 |
Drehzahl, [min-¹] (min) | 1985 |
Drehzahl, [min-¹] (max) | 2640 |
Schalldruckpegel in einem Abstand von 3 m, [dBA] (min) | 26 |
Schalldruckpegel in einem Abstand von 3 m, [dBA] (max) | 33 |
Maximale Fördermitteltemperatur, [°C] | 60 |
Schutz | IP X4 |

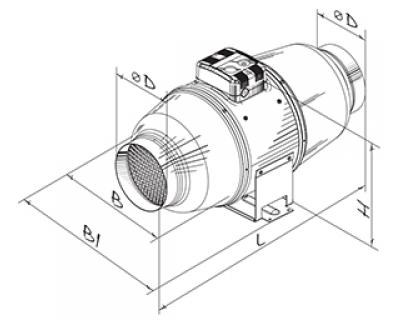

Typ | Abmessungen, mm | Gewicht, kg | ||||
---|---|---|---|---|---|---|
D | B | B1 | L | H | ||
Iso-Mix 150 | 148 | 247 | 273 | 579 | 263 | 6.1 |
