Produktbeschreibung

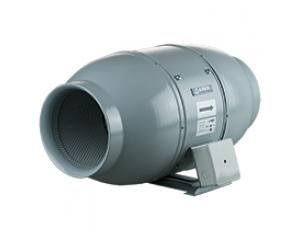

Schallgedämmter halbaxialer Rohrventilator Iso-Mix 125
Durchmesser: 125mm
Anwendung
- Zu- und Abluftsysteme für Räume mit erhöhten Anforderungen an die Schalldämmung.
- Für Lüftungssysteme mit höherem Druck, starkem Luftstrom und niedriges Geräuschniveau benötigt werden.
- Kompatibel mit Lüftungsrohren von Ø125 mm.
Aufbau
- Das Gehäuse ist aus polymerbeschichtetem Stahl mit 50 mm Wärme- und Schalldämmung aus Mineralwolle.
- Die Speziallochung und das Schalldämmmaterial sichern Schalldämpfung in einem weiten Frequenzbereich.
- Halbaxiales Flügelrad aus hochwertigem Kunststoff.
- Der Diffusor, die profilierten Laufradschaufeln und die Leitschaufeln sorgen für hohe Leistung, erhöhten Druck bei einem niedrigen Geräuschpegel.
- Luftdichter externer Klemmkasten auf dem Gehäuse für Stromanschluss.
- Gehäuse mit Montagewinkeln für Befestigung auf dem Boden, an der Wand und an der Decke.
Motor
- Einphasiger hocheffizienter kugelgelagerter Motor mit 2 Geschwindigkeiten und niedrigem Energiebedarf.
- Mit thermischem Überlastschutz.
- Schutzart des Motors IPX4.
Steuerung
- Drehzahlumschaltungen mit einem eingebauten Geschwindigkeitsschalter (US-Option) oder mit einem externen Schalter für Mehrgeschwindigkeitsventilatoren (Sonderzubehör).
- Stufenlose Drehzahlregelung erfolgt mit einem eingebauten Drehzahlregler (FR-Option) oder mit einem Thyristorregler oder einem Trafo-Drehzahlregler (Sonderzubehör), der an die Klemme für die maximale Geschwindigkeit angeschlossen ist.
| Parameter | Wert |
|---|---|
| Phase, [˜] | 1 |
| Betriebsspannung, [V] | 230 |
| Frequenz, [Hz] | 50/60 |
| Nennleistung, [W] (min) | 25 |
| Nennleistung, [W] (max) | 30 |
| Strom, [A] (min) | 0.11 |
| Strom, [A] (max) | 0.13 |
| Luftdurchsatz maximal, [m³/h] (min) | 235 |
| Luftdurchsatz maximal, [m³/h] (max) | 347 |
| Drehzahl, [min-¹] (min) | 1660 |
| Drehzahl, [min-¹] (max) | 2315 |
| Schalldruckpegel in einem Abstand von 3 m, [dBA] (min) | 23 |
| Schalldruckpegel in einem Abstand von 3 m, [dBA] (max) | 28 |
| Maximale Fördermitteltemperatur, [°C] | 60 |
| Schutz | IP X4 |
| Typ | Abmessungen, mm | Gewicht, kg | ||||
|---|---|---|---|---|---|---|
| D | B | B1 | L | H | ||
| Iso-Mix 125 | 123 | 214 | 243 | 474 | 251 | 4.6 |
Kunden, die diesen Artikel kauften, haben auch folgende Artikel bestellt:

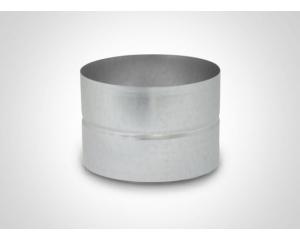

Wickelfalzrohr-Lüftungsschelle/ DN 125
